【乐虎集团的官方网站 】首先介绍一下离心式冷水机组的主要组成部件：nianxiangyuan 、主电动机、导叶执行机构、蒸发器、冷凝器、微电脑控制箱、油泵控制箱、电机起动柜（选配）。



　　1.其中nianxiangyuan 电机采用的是闭式氟冷却电机，通过齿轮传动与nianxiangyuan 主机连接。



　　系统运行原理图如下：





2.导叶执行器：控制导叶的开启度，并把导叶的开启百分比反馈给微电脑控制箱。面对刻度盘，顺时针转开导叶，逆时针转关导叶。冷水机组制冷量控制是通过装在nianxiangyuan 进口处导叶的开度来调整吸入制冷剂蒸汽的流量，从而控制制冷机的制冷量。该可调导叶的开度调节，是由微机控制系统根据冷水出口温度信号输出指令，控制电动执行器驱动连杆和齿轮来实现导叶的开、闭动作，亦可手动操作，实现对制冷量的调节。



　　3.蒸发器侧水温传感器：检测冷媒进出水和冷却进出水的温度，并把数值传送给微电脑控制箱。



　　冷媒水出水温度为控制点，控制系统根据冷媒水出水温度与设定值的偏差及冷媒水出水温度的变化率自动进行容量调节。



　　4.油泵控制箱：油槽温度传感器与油槽加热器配合实现停机过程中油槽温度的控制。当油槽温度低于40℃时开油槽加热器，当油槽温度高于45℃时关油槽加热器。轴承温度传感器（PT100）用于开机运行过程轴承温度过高保护。当轴承温度高于75℃时系统报警，当轴承温度继续上升并高于80℃时，为了保护nianxiangyuan 轴承，系统将自动停机。



　　5.冷凝器：可作为检修用贮液器，并可配置冷媒充注系统，其进出口可设置截断阀，上部设有排气挡板。



　　6.微电脑控制箱：通过各种电器元器件的断路器、继电器、CPU控制模块、通讯模块、控制触摸屏以实现系统的正常启停运转、有效数字采集、运算、信号处理等功能。



　　设备安装前的准备工作



　　技术资料项目有：机组位置图、起吊要求、接管图和详细资料、电控箱外部接线图、起动柜安装资料。



　　设备安装现场条件确认情况：设备机组基础找平（符合设备平面度要求）、安装基础各组件（地脚螺栓、减震垫是否铺设）、安装安全阀排放管（是否接到室外）、安装水系统并进行管路和流向标识（管道管径与设备进出口口径一致性确认）、安装水系统所需的各种计量表（压力、温度是否齐全）、安装动力接线：a.nianxiangyuan 电机的动力线（是否满足冷水机组功率要求）b.起动柜控制接线（是否齐全）c.油泵控制箱电源线（是否齐全）d.控制箱电源线（是否齐全）。



　　启动柜接线步骤：1.起动柜接电源线；2.起动柜到机组主电机的动力线；3.接起动柜到机组控制箱的控制线，脉冲控制的起动柜需要接9根线，保持控制的起动柜需要接7根线；4.低压闭式星-三角起动柜，还需要连接从起动柜到油泵箱的三相五线制电源线。



　　设备启动前检查内容



　　·接通主起动柜、油泵控制箱及机组控制箱的电源



　　·检查冷却塔水位正常，水温≤设计温度



　　·制冷剂已正确充注（蒸发器视镜可看到液面）



　　·油槽油位正常。（油槽最高油位在上视镜的中部，最低油位在下视镜的顶部）



　　·油加热器已开启，油温达到40～45℃。（为了使油槽及油管路中的油温度均匀，应手动开启油泵2～3分钟）



　　·蒸发器、冷凝器、冷却塔及管路等水系统的阀门全打开，冷冻泵、冷却泵、冷却塔已经运行并达到设计水流量要求，冷却水温度范围34～20℃，冷冻水温度范围34～7℃ （换热器中的水温严禁高于43 ℃ ，否则会造成安全阀动作并造成制冷剂的损失）



　　·机内压力正常。（压力跟温度有关系）



　　·nianxiangyuan 进口导叶全闭。（若接线或机器内无异常时，上次停车后导叶自动回复到全闭位置）



　　·蒸发器和冷凝器通水，由排气阀将水室和水管中的空气排出。



　　·起动油泵，油压应正常。（0.15～0.20MPa·G）



　　初次启动步骤和注意事项



　　·单独运转油泵，点击主电机检查其旋转方向是否与尾端面箭头一致。确认正确，即停转油泵。



　　·检查故障显示。检查是否有故障指示，若有，必须查明原因，排除后才能起动机组。



　　·按“起动“开关起动机组。注意监视起动电流值和起动时间，记下起动过程的最大电流值。



　　·主电机达到满转速后，以手动方式开启导叶角度，注意按稳定速度开启导叶。一般每开启5-10%导叶角度，稳定3-5min时间，始终以额定电流值和最低供油压差值为限，稳步递增到20-30%导叶角度为止，导叶开度的初始调节过程结束。



　　启动过程检测项目



　　·轴承油温为45～74℃。如果高于80℃，关机，找出故障原因。排除故障后才可以重新开机。



　　·在两只视镜中至少有一只能看到油位。



　　·油压差应为124～207kPa，油起泡正常。



　　·冷凝压力、蒸发压力正常。



　　·油槽温度为40～66℃。



　　定期维修保养项目

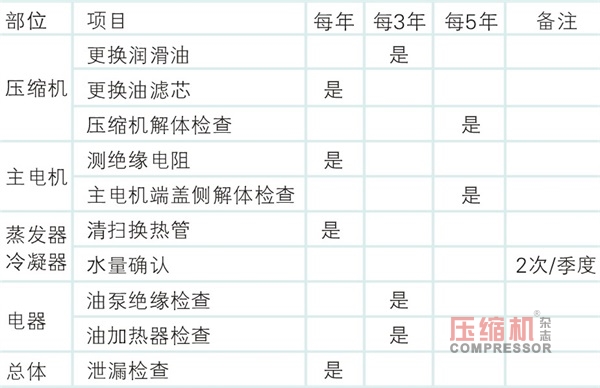

　　根据机组的实际运行（如机组负载、运转时间、水质情况等），制定维修保养计划。下表为一保养计划表。




　　1.更换润滑油、油滤步骤：将制冷剂转移到冷凝器（在机组有隔断阀的情况下）或储液罐 ，标记当前油位，断开控制回路和油加热器断路器，在机组压力低于0.03MPa时，缓慢打开充注阀，放出油槽内的油。此时可以更换油过滤器，充注新油至标记的油位处。接通油加热器电源对油加热至40℃，运转油泵2分钟检查是否异常。关机时重新检查油位 。



　　2.油滤更换步骤：确认nianxiangyuan 处于关机状态，断开主断路器，断开油泵电源断路器，关闭油过滤器前后的隔离阀，放出过滤器和管内的油，注意保持机组清洁，更换新的过滤器滤。



　　3.nianxiangyuan 轴承和齿轮的保养内容主要是润滑油。要使用专用润滑油，保持适当的油位、油温、压力和好的油品，并定期检查润滑系统和定期换油。



　　4.检查冷凝器和蒸发器等换热器传热管：每年要检查换热管。可以通过管内结垢情况和水质确定清洗周期。因换热管有内螺纹，必须采用专用的旋转式传热管清洗系统才能清洗彻底。清洗工具应避免划伤换热管，不可使用线刷。检查进出水的温度传感器是否腐蚀和结垢情况。如果腐蚀，必须更换传感器；如果结垢，需要清洗干净。



　　5.压力变送器每年检查一次。检查时对照压力表读数，检查所有测量油压、冷凝器和蒸发器的压力变送器。



　　总之，离心式冷水机组作为动力能源大型设备，其设备安全、可靠运转是企业生产的基础性保证。前期安装调试到位，是设备后期良好运转的基本保证。设备建设单位、设备管理单位、设备使用单位都需要统一划分责任，做到监管到位。同时，以上部分内容来之于设备厂家使用操作说明书，其中有类同之处，只供大家学习交流使用，别无其他目的。
