【乐虎集团的官方网站 】一、液化天然气行业发展和趋势

　　天然气是一种优质、高效、清洁的低碳能源，可与核能及可再生能源等其它低排放能源形成良性互补，是能源供应清洁化的最现实选择。加快天然气产业发展，提高天然气在一次能源消费中的比重，是我国加快建设清洁低碳、安全高效的现代能源体系的必由之路，也是化解环境约束、改善大气质量，实现绿色低碳发展的有效途径，同时对推动节能减排、稳增长、惠民生促发展具有重要意义。

　　世界上环保先进国家都在推广使用液化天然气。除了用作发电厂、工厂、家庭用户的燃料外，其中所含的甲烷可用作制造肥料、甲醇溶剂及合成醋酸等化工原料，另外其所含的乙烷和丙烷可经裂解而生成乙烯及丙烯，是塑料产品的重要原料。

　　在生态环境污染日益严重的形势面前，为了优化能源消费结构，改善大气环境，实现可持续发展的经济发展战略，人们选择了天然气这种清洁、高效的生态型优质能源和燃料。现在，无论是工业还是民用，都对天然气产生了越来越大的依赖性。液化天然气(LNG)是天然气的液态形式，在某些情况下，选择液化天然气比选择气态天然气具有更多的优点。LNG的应用实际上就是天然气的应用，但由于其特性，LNG又比天然气有着更广泛的用途。

　　LNG接受站作为管道天然气的调峰气源，可对民用燃料系统进行调峰，保证城市安全、平稳供气。在美国、英国、德国、荷兰和法国等国家，将LNG调峰型装置广泛用于天然气输配系统中，对民用和工业用气的波动性，特别是对冬季用气的急剧增加可起到调峰作用。

　　“十三五”规划指明，根据全国天然气资源流向和各消费区域市场实际需求，结合港口规划统筹优化沿海LNG接收站布局。在天然气需求量大、应急调峰能力要求高的环渤海、长三角、东南沿海地区，优先扩大已建LNG接收站储转能力，适度新建LNG接收站。

　　因此，研究液化天然气LNG接受站工艺及设备意义重大。

　　二、液化天然气接收站工艺及设备

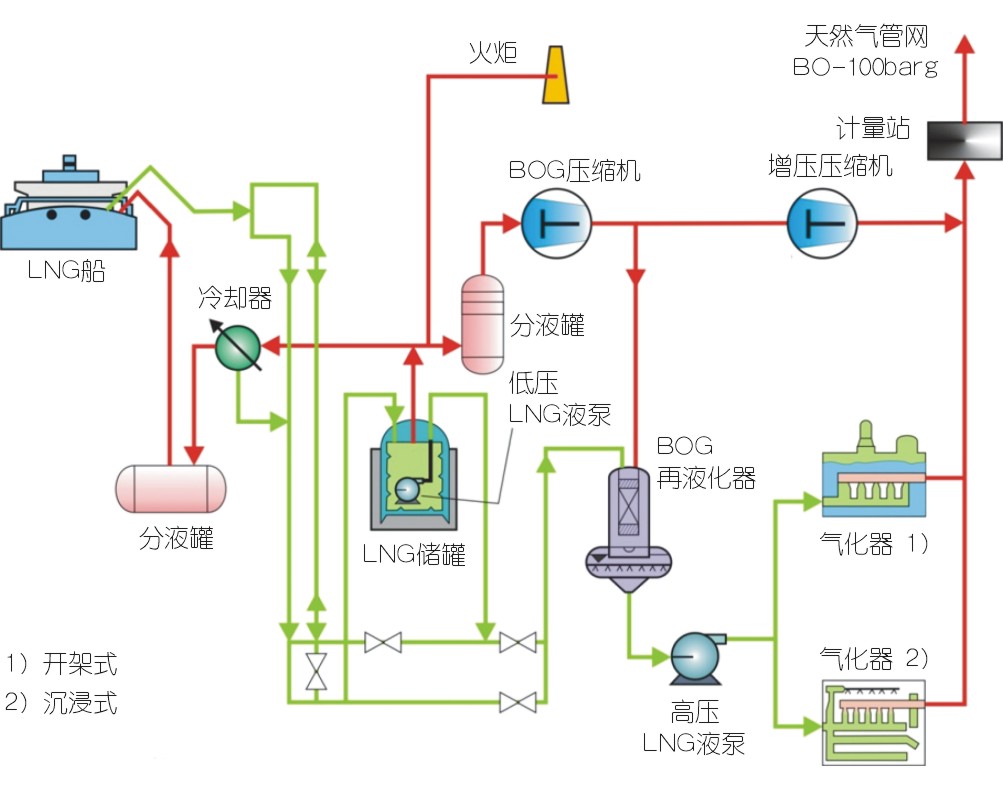

　　LNG液化天然气必须在专用的接收站完成卸船工艺。专用的LNG接收站通常具备下述条件：船舶停靠的码头、LNG储罐应至少达到单个液货仓容积、卸料设备设施、再液化系统装置、与船舶和下游终端用户的管道连接。

　　目前，LNG液化天然气船的装载容积范围为15万～26万立方米。以15万立方米液货仓为例，气化后体积为9000万立方米，可以满足2300万人一个月生活用气量。

　　低温BOGnianxiangyuan 在接收站卸船工况以及低温罐罐压保持调节工况至关重要，相当于低温LNG储罐的“调压阀”。低温罐BOG闪蒸气主要通过再液化装置液化，然后通过液泵加压、气化器气化外输；部分接收站安装往复式增压nianxiangyuan ，直接将BOG闪蒸气增压输送至天然气管网。天然气管网压力为80～100barg,城市中压管网压力40～50barg。

　　LNG液化天然气接收站工艺特点如下：

　　（1）LNG液化天然气接收站的显著特点是BOG闪蒸气流量在很大一个范围内波动。

　　（2）大流量BOG闪蒸气一般由卸船工况产生。

　　（3）小流量BOG闪蒸气一般由低温罐静态保持工况产生。

　　低温罐静态保持工况产生的BOG闪蒸气流量又根据罐内液位不同而变化。以夏季极端情况为例：夏季接收站没有外输，低温罐内液位低的工况，产生的BOG闪蒸气流量甚至达不到低温BOGnianxiangyuan 调节流量的最低档位，因此低温BOGnianxiangyuan 需要间歇启停机，以等待罐内闪蒸气增加、压力升高，同时保持整个再液化系统处于低温循环。

　　一般配置2～3台低温BOGnianxiangyuan ，静态保持工况运行1台nianxiangyuan ，卸船工况BOG蒸发气流量最大时同时运行另外1～2台nianxiangyuan 。例如：中海油福建、中海油宁波、中海油粤东、中海油深圳、中海油天津、中石油江苏、中石油大连、中石油唐山、中石化青岛、中石化广西北海LNG接收站都采用2～3台BOGnianxiangyuan 的配置。

　　低温BOGnianxiangyuan 的上游一般安装减温器和分液罐。

　　减温器的功能是将液态天然气LNG喷淋到BOG蒸发气管道中，气化的过程降低BOG管道气的温度以保证nianxiangyuan 入口温度不超过系统设定温度。

　　减温器一般应用于接收站投产初期，先用氮气置换管道中的空气，然后用BOG蒸发气置换管道中常温常压氮气，这一过程分三个步骤：

　　第一步：随着BOG气体与氮气混合，氮气比例从100%降至5%，氮气对于再冷凝系统是不凝气会降低再冷凝系统效率，所以氮气比例高于5%时的混合气不进入再冷凝系统，而直接去低压火炬。这一步，最开始管道中为常温的氮气，然后随着储罐中的低温BOG气体进入管道，管道中混合气的温度不断降低至-40～-50℃。BOGnianxiangyuan 在这一步的作用仅是传输气体，而不是增压到再冷凝需要的压力；BOGnianxiangyuan 设计运行入口温度范围一般为-158～-110℃，为避免入口温度过高造成nianxiangyuan 排气温度超过系统设定值，可以降低排气压力运行，打开放空阀，将混合气传送到火炬。

　　第二步：当氮气与BOG气体混合比例小于5%时，管道内混合气温度仍然高于nianxiangyuan 正常运行所需低温，这时的原料气还是只能去火炬。这一步随着低温BOG气体的增加，混合气温度从-40～-50℃降至nianxiangyuan 正常运行所需低温-110℃。这个过程时间的长短取决于储罐与低温BOGnianxiangyuan 之间管道的长度。另外，减温器将液态LNG喷淋到管道中，能够迅速降低混合气温度，减少这一步的时间，以及减少原料气去火炬消耗。

　　第三步：氮气的混合比例降至0，管道内为纯净的BOG气体，温度也满足nianxiangyuan 正常运行所需低温，关闭放空阀，增压至再冷凝器所需压力，进入再冷凝系统，冷循环系统建立。

　　减温器在日常切换启机中的应用：当管道系统中为冷态BOG气体，不能抵消nianxiangyuan 启动过程通过旁通阀返回的较高温度原料气，这时候有必要通过减温器迅速将管道气体降低至正常运行的低温状态。不过，冷态BOG气体是否能够抵消返回的热态原料气取决于储罐与nianxiangyuan 入口的管线长度，中石油唐山LNG接受站夏季较常使用减温器，然而中石油大连LNG接收站较少使用。

　　分液罐的作用主要是防止气体中的凝液造成nianxiangyuan 的液击。理论上BOG气体是最干净干燥的气体，是不会存在凝液的可能。LNG接收站都安装了分液罐，实际运行中其主要凝液来源于减温器喷淋，以及一些微量重组分。分液罐应该保证气体中最大液滴小于20μm。

　　低温BOGnianxiangyuan 下游安装再冷凝器。再冷凝器的操作温度和压力范围对nianxiangyuan 与再冷凝器之间管线设计以及nianxiangyuan 控制逻辑非常重要。再冷凝器底部为从低温储罐引入的液态LNG，其闪蒸出来BOG气体温度为-161.6℃，顶部回收的BOG气体的温度高低决定了吸收过程的温差，温差越大热应力越大，再冷凝器设计壁厚越厚，投资成本越高。所以在可行范围内，尽可能减小温差，减小再冷凝器BOG入口温度可以减少投资成本。

　　三、BOG蒸发气nianxiangyuan 的工艺要求

　　LNG接收站BOG蒸发气nianxiangyuan 的工艺要求主要是能够同时处理卸船工况和静态保持工况。

　　nianxiangyuan 的流量控制主要由低温储罐的压力控制，储罐的压力操作运行范围5Kpa(G)～30Kpa(G)，因此nianxiangyuan 的操作入口压力范围与之同步。

　　根据低温储罐与nianxiangyuan 之间管道长度以及管道保冷材料效果不同，nianxiangyuan 操作入口温度范围-160℃～-80℃。

　　根据再冷凝工艺设计的操作压力而不同，nianxiangyuan 排气操作压力范围500～1100Kpa(G)。

　　BOG蒸发气nianxiangyuan 为往复式nianxiangyuan ，为容积式nianxiangyuan ，所以nianxiangyuan 流量根据入口温度、压力状态不同，LNG接收站BOGnianxiangyuan 流量范围一般4,000kg/h～200,000kg/h。

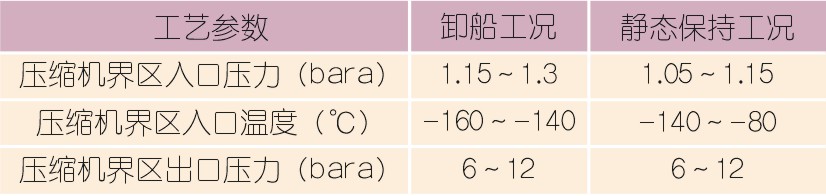

　　下表列出了典型LNG接收站再冷凝工艺处理工况：

　　四、BOG蒸发气nianxiangyuan 的选型

　　世界范围内LNG接收站的BOG蒸发气nianxiangyuan 采用往复式nianxiangyuan ，主要有两种形式：立式迷宫nianxiangyuan 和卧式活塞环nianxiangyuan 。

　　1.往复式nianxiangyuan 能够为LNG接收站BOG蒸发气再冷凝系统形成高能效的自平衡系统

　　往复式nianxiangyuan 为容积式nianxiangyuan ，在不进行任何流量控制的情况下，nianxiangyuan 的转速和行程都不会变化，所以nianxiangyuan 排量不会有任何变化。

　　对应卸船工况，大量的BOG蒸发气产生，随着储罐内的压力升高，同时温度下降，BOG蒸发气nianxiangyuan 虽然排量不会有任何变化，但是其吸入BOG气体的密度会升高，所以质量流量会升高，抽走更多BOG蒸发气。

　　对应夏季保持工况，储罐内液位低，只有少量的BOG蒸发气产生，随着储罐内压力下降，同时温度上升，BOG蒸发气nianxiangyuan 虽然排量不会有任何变化，但是其吸入BOG气体的密度会下降，所以质量流量会下降，抽走较少BOG蒸发气。

　　因此，往复式BOG蒸发气nianxiangyuan ，随着储罐内压力和温度的变化能够自动调整质量流量，形成自平衡再冷凝系统，提高能效、减少控制调节和浪费。

　　2.BOG蒸发气nianxiangyuan 自平衡系统流量调节的范围：

　　根据理想气体状态方程，假设压力和体积不变，若温度变化范围为-160～-80℃，即113～193K，物质的量极端的变化范围为70%；假设温度和体积不变，若压力变化范围为105～130Kpa(a)，物质的量极端的变化范围为23%。

　　因此，就LNG接收站BOG蒸发气再冷凝的应用，温度变化对nianxiangyuan 质量流量影响较大，压力变化对nianxiangyuan 质量流量影响较小。根据理想气体状态方程这种对质量流量的影响是以乘积的形式叠加，而且由于工艺特性，BOG蒸发气nianxiangyuan 质量流量的范围非常大，两个极端工况质量流量差别甚至能够达到2倍。

　　3.BOG蒸发气nianxiangyuan 设计工况的确定

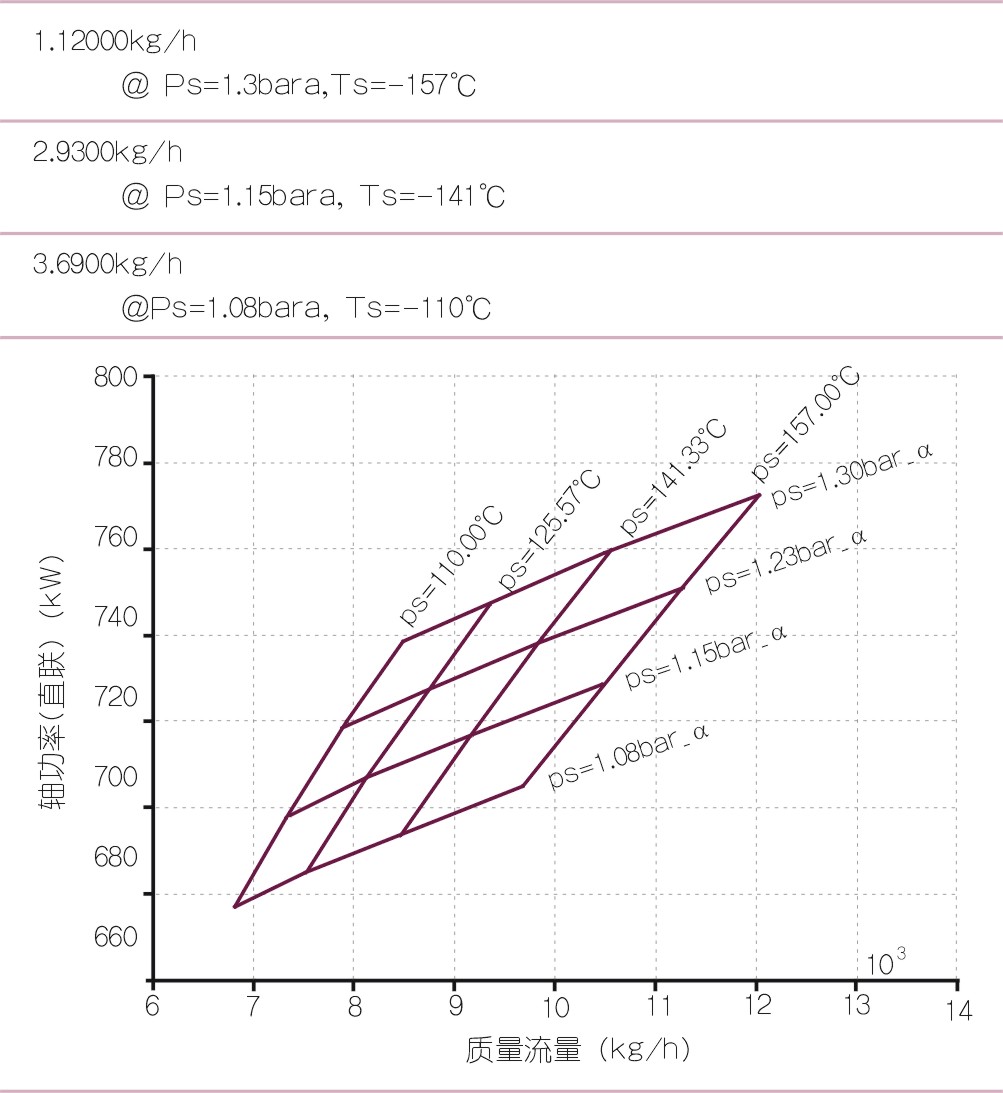

　　如上所述，BOG蒸发气nianxiangyuan 质量流量变化范围这么大，怎么样选型才是适合呢？下图为BOG蒸发气nianxiangyuan 不进行流量控制时的运行曲线举例。

　　首先，工艺设计能够确定，卸船工况需要保证的质量流量、压力高值和温度低值条件，保持工况需要保证的质量流量、压力低值和温度高值条件，以及操作运行需要保证的质量流量、压力中值和温度中值条件。nianxiangyuan 选型时可以逐个计算，比较选出最恶劣的工况作为nianxiangyuan 的设计工况比对。

　　但是，现实情况是工艺设计都是对现场工况的假定和计算，工艺设计时算出卸船时需要保证的最大质量流量，就需要计算假定入口压力和温度等条件。此时需要注意，如果温度设定比实际高，同时压力设定比实际低时，会造成选型nianxiangyuan 流量大于实际需要，储罐压力升高，温度下降时，很快就能把低温储罐中BOG蒸发气抽光，需要经常停机，这种粗放型设计会造成投资成本上升和浪费。由于入口压力和温度条件对于nianxiangyuan 选型的影响比较大，所以，工艺设计计算假定入口压力和温度时，不应留太多裕量。

　　另外，由于BOGnianxiangyuan 质量流量随储罐内温度和压力变化范围很大，当nianxiangyuan 根据设计工况选型确定以后，需要计算一个电机核算工况。当入口压力达到储罐安全阀设定值30Kpa(g),温度低值-160℃条件下，质量流量达到最大，同时电机的功率消耗达到最大，电机选择需要根据这个核算工况确定。否则，电机可能在安全阀还没有启动时超载损坏。当然，如果系统并不需要极限高值流量时，也可以通过别的方法保护nianxiangyuan 电机，例如，设计旁路回流以降低质量流量和轴功率。

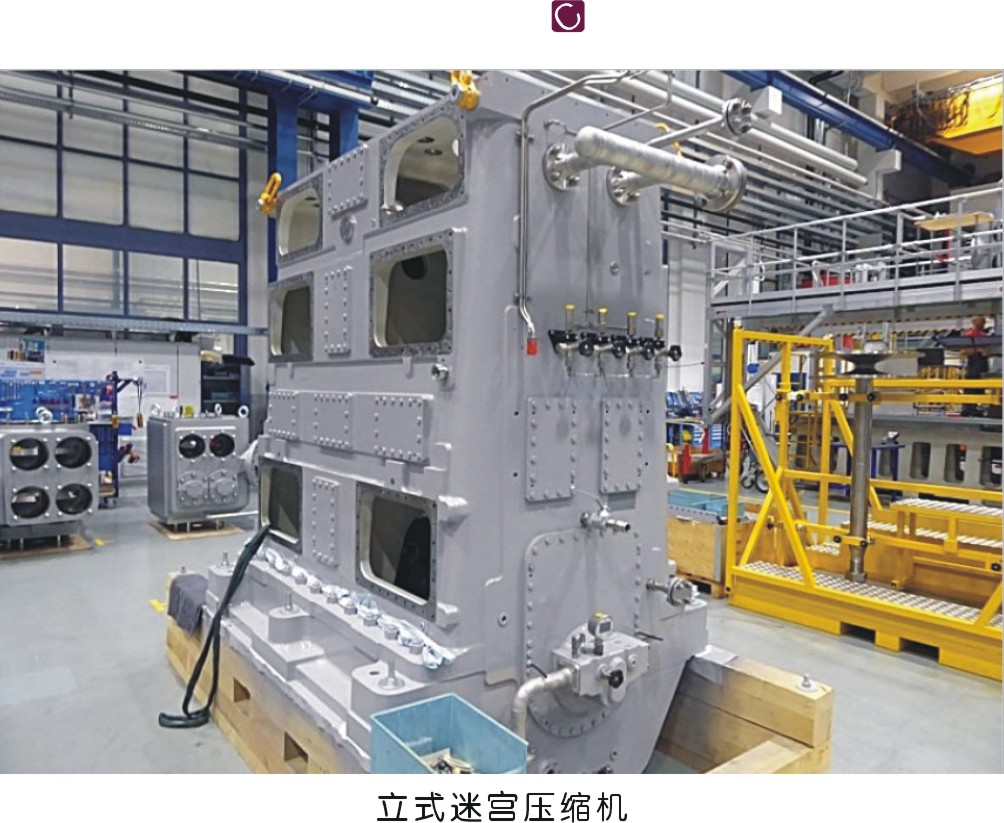

　　4.立式迷宫nianxiangyuan 与卧式活塞环nianxiangyuan 的液化天然气蒸发气应用区别

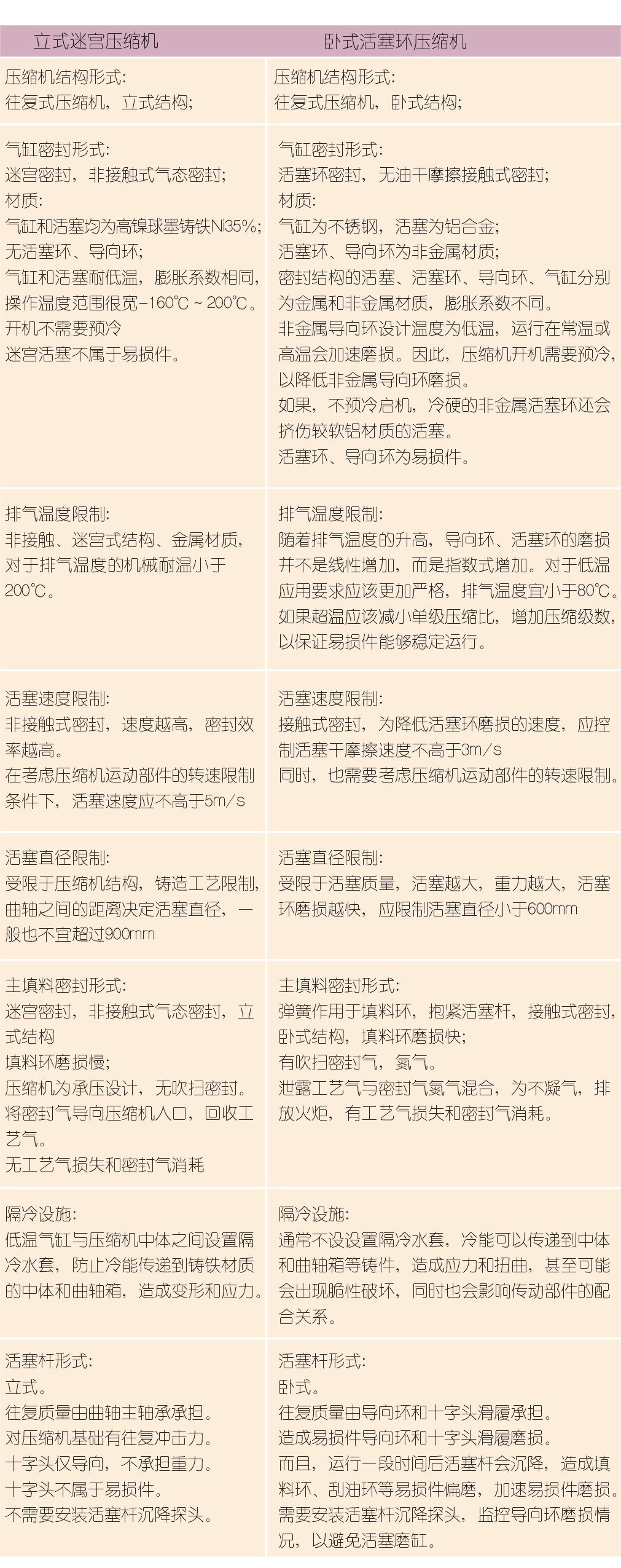

　　4.1立式迷宫nianxiangyuan 和往复nianxiangyuan 结构对比分析（见左图表）

　　4.2立式迷宫nianxiangyuan 和往复nianxiangyuan 可靠性对比分析:

　　由于迷宫密封形式的采用，使得立式迷宫密封式nianxiangyuan 的可靠性得到了有效地增强，通常活塞环密封平均无故障时间MTBF＜10,000hrs，而迷宫密封MTBF＜60,000hrs。立式迷宫nianxiangyuan 较高的MTBF使业主和总包公司都趋向于更多的使用这种更可靠性的nianxiangyuan 。

　　4.3立式迷宫nianxiangyuan 和往复nianxiangyuan 经济性对比分析：

　　虽然国产立式迷宫nianxiangyuan 一次性采购成本比卧式往复nianxiangyuan 平均高出15%～20%，但维修运行成本方面，往复nianxiangyuan 比立式迷宫nianxiangyuan 要高很多，由于两种类型nianxiangyuan 功率大致相同，此处不做能耗方面的比较。

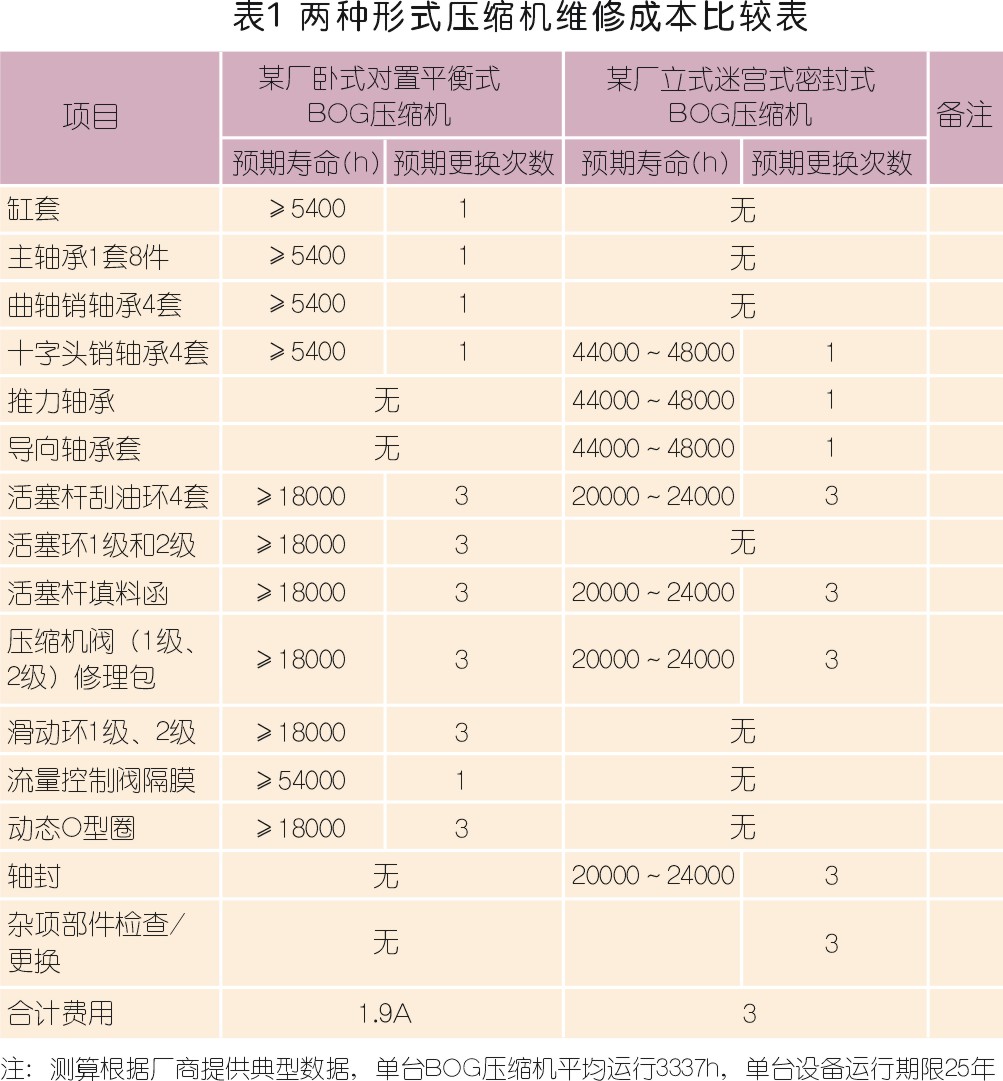

　　两种形式nianxiangyuan 维修成本主要体现在易损件的价格及更换周期，如表1所示。立式迷宫nianxiangyuan 由于易损件相对较少，寿命相对较长，其维修成本仅约为卧式往复维修成本的63%。

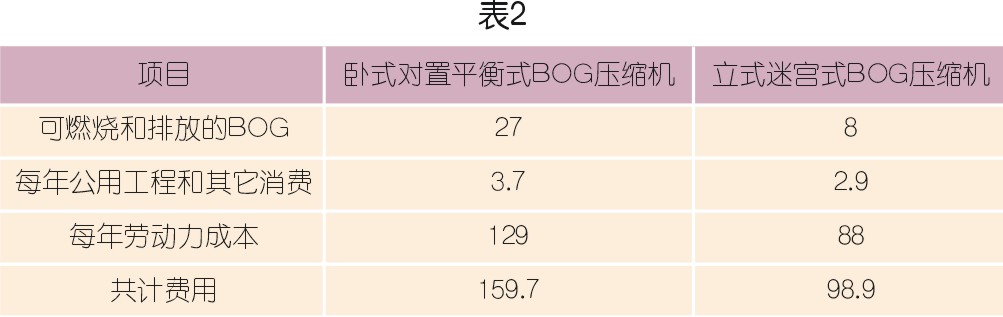

　　根据韩国平泽市某LNG接收站实际运行记录及统计数据，两种形式的BOGnianxiangyuan 运行成本比较如表2所示。立式nianxiangyuan 相比卧式nianxiangyuan 相比，运行成本大大降低。

　　对于低温BOG压缩的应用，立式迷宫式nianxiangyuan 相比卧式活塞环nianxiangyuan 备件少、大修周期长、运行成本更低，因此立式迷宫式nianxiangyuan 更适用于低温BOG工况。

　　五、BOG蒸发气nianxiangyuan 的节能及环保优化

　　1.减温器对工艺条件的影响

　　减温器的应用会增加BOGnianxiangyuan 入口的质量流量，增加BOG系统的功率消耗。

　　1吨BOG气体每冷却1℃需要8.2kg液相LNG，因此增加了整个BOG气体的体积流量以及进一步增加了功率消耗，所以通过减温器喷淋去降低BOGnianxiangyuan 入口进气温度的方式是能耗更高的调节方式。如果排气温度超过再冷凝器设计入口温度时应该在nianxiangyuan 出口采用减温器的方式更为节能。

　　2.减温器对工艺设备的影响

　　入口减温器是为BOGnianxiangyuan 带来液击风险的唯一设备，也是系统必须配置入口分液罐的主要原因。减温器喷淋的LNG未完全蒸发，造成nianxiangyuan 入口过滤器的堵塞，压降升高需要停机处理。

　　由于低温罐巨大的容积，所以在罐顶BOG出口的气体速度非常低，因此很难从LNG液体中将未蒸发液相的重组分带入BOG气体。BOG气体中的未蒸发重组分都来自于喷淋的LNG中少量的重组分，例如：乙烷。乙烷在-80～-100℃的气体温度中处于不蒸发或者蒸发很慢的情况。这也是分液罐中需要增加除沫器，以及需要增加集液设施和管道的原因。

　　因此，减温器本身以及配套需要的分液、集液设施增加了整体项目投资。

　　3.低温BOGnianxiangyuan 在更大范围入口温度波动的工况下运行

　　在不具备入口减温器的条件下，BOGnianxiangyuan 的进气温度会在很大范围内波动，可在常温～-160℃间波动。对于进气温度升高造成BOGnianxiangyuan 排气温度升高的情况，可以将减温器设置在BOGnianxiangyuan 后，通过喷淋冷却气体出口温度，减温器通过再冷凝器入口温度自动控制。

　　立式迷宫式nianxiangyuan ，活塞和气缸采用相同耐受低温的材质，热变形系数小，而且能够同时收缩和膨胀，适用于进气温度的波动。

　　进气温度升高的运行状态，会造成卧式活塞式BOGnianxiangyuan 活塞环、导向环寿命的加速磨损。因为，活塞环、导向环在低温BOG应用时的设计温度为运行工况的低温温度，例如-150℃，如果偏离这个设计温度去运行会加速活塞环、导向环的磨损，特别是，运行温度和设计温度温差大于80度时，活塞环、导向环将很难耐受。因此，立式迷宫式nianxiangyuan 适用于更大范围入口温度的波动的工况。

　　总之，不采用入口减温器，对于整个BOG系统更为节能，可以节省项目设备的投资，可以避免BOGnianxiangyuan 液击的风险。立式迷宫式nianxiangyuan 更适用于没有入口减温器的场站，但卧式活塞环式nianxiangyuan 需要考虑更多易损件更换成本。

　　结语

　　LNG液化天然气接收站在国内分布的越来越多，BOGnianxiangyuan 的选型关系到整个LNG接收站的运行成本和正常生产运行，应引起高度重视。立式迷宫nianxiangyuan 虽然一次性投入较多但运行成本较低。

　　参考文献

　　[1]国家发展改革委关于印发石油天然气发展“十三五”规划的通知

　　[2]石油化工和天然气工业用往复式nianxiangyuan API618标准，第五版，2007

　　[3]中化人民共和国石油化工行业标准SH/T3143-2012—石油化工往复nianxiangyuan 工程技术规范

　　[4]《调温器在LNG接收站的应用》作者：刘攀攀，中国学术期刊电子出版社，2018年，第17期
